UPS不间断电源后备供电蓄电池怎么计算容量

返回列表 来源:中科博汇 查看手机网址
扫一扫!UPS不间断电源后备供电蓄电池怎么计算容量扫一扫!
浏览:- 发布日期:2018-09-25 17:52:10【

UPS不间断电源后备供电蓄电池怎么计算容量

很多公司为了让机器在停电或者优化市电要给设备装个UPS电源,想延长1-4个时间,或者其它时间,但是苦于不知道如何计划容量,学会这些,小白也会计算电池容量。

首先我们需要明确一下蓄电池容量的概念,根据YD/T799-2002标准定义,蓄电池容量(AI)是指在标准环境温度下(25℃),电池在给定时间指点终止电压时(10.5v),可提供的恒定电流(0.1C10)A与持续放电时间(10h)H的乘积(I*T)。

确定了UPS和蓄电池的品牌和UPS系统的后备时间,我们可以根据蓄电池的放电性能参数,通过恒功率法(查表法)来计算确定蓄电池的型号和容量。

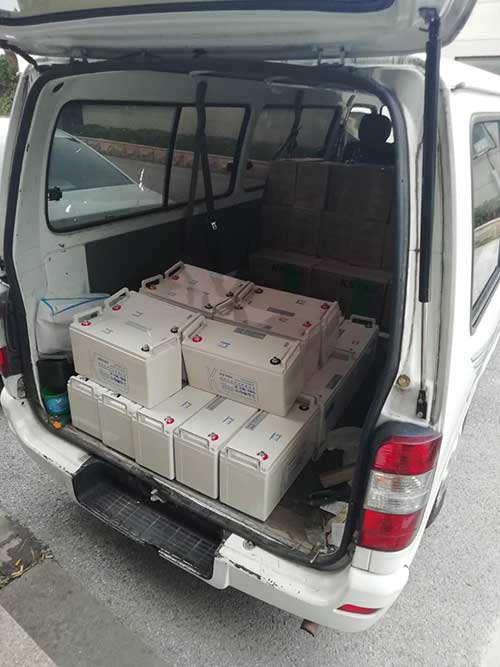

电池-11

在UPS系统中,市电正常时,市电为能量源,UPS为能量转换设备,蓄电池为能量储存,后接负荷为能量消耗源,市电出现问题时,蓄电池作为能量源,UPS为能量转换设备,

后接负荷仍为消耗源。

电力常用计算公式为W=UIt,P=UI。在电池作为能量源时同样适用,也是所有UPS蓄电池容量计算的依据所在。

1.恒功率法(查表法)

该方法是能量守恒定律的体现,蓄电池提供的功等于后者稍大于负荷消耗功。

放电恒功率计算公式:W=(P?cosゆ)/(nN)

12V单体电池放电截止电压:10.5V;

UPS输出功率因数cosゆ:0.8

UPS逆变效率n:0.95

电池电压对应的电池数目N:pcs

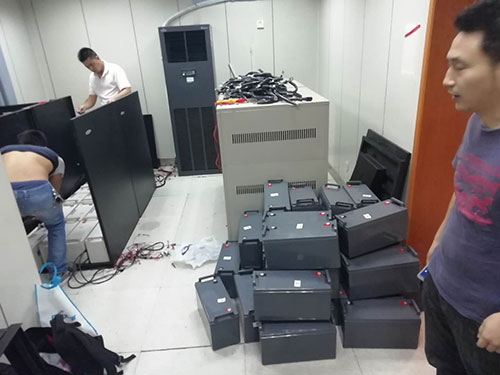

 电池-22

例如:100K UPS单机满载30分钟后备时间,蓄电池配置计算方案

一、计算依据技术参数

1.UPS单机功率:100KVA

2.满载后备时间:30分钟

3.单体放电截止电压:10.5V

4.UPS输出功率因数:0.8

5.UPS逆变效率:0.95



二、计算过程

放电总功率计算:采用恒功率计算法(计算公式):W=(P?cosゆ)/(nN)

100x103x0.8/(0.95X34)pcs=2476.78W



单机系统需求的蓄电池放电总功率为:2476.78W我们可以在厂家提供的恒功率放电参数表中,找出等于或者稍大于W的功率值所对应的型号蓄电池。如果表中所列的功率值电池均小于W,可以通过多组电池并联的方式达到要求。

电池-33

依据上表,两组12V100AH蓄电池30min放电功率为:1230*2=2460 W最接近放电功率要求:

配置方案:

选用12V100AH阀控式铅酸免维护蓄电池34pcs*2组并联,单台100kva主机配置68pcs电池。



恒功率法(查表法)是UPS蓄电池容量计算的最常用方法,蓄电池容量及型号的确定是根据对应型号蓄电池实际试验数据得来的,电池放电功率数据有限,不能满足所有放电时间下的电池容量计算。不同电压等级电池和同电压等级不同容量电池因提供的恒功率与电池容量值没有线性关系,故不同电压等级和容量不可简单的数字换算来配置,需要严格按照提供的恒功率来配置。


蓄电池恒功率数据都来至与新电池试验数据,恒功率法(查表法)并没有考虑蓄电池的折旧以及温度的变化,顾该方法适用于UPS蓄电池运行环境稳定,且UPS负荷长时间在额定容量80%以下运行时选用。
