您了解在线式UPS和在线互动式UPS的不同吗？
根据UPS电源系统的工作性质分类，有在线式UPS和在线互动式UPS，那么两者有什么区别呢？
在线式UPS：即ON LINE UPS。其主要电路架构有：突波吸收滤波电路，交流电转换直流电电路（AC/DC），直流电转换交流电路（DC/AC），微处理器控制电路，旁路等五种。工作方式为：在市电正常时，市电经由突波吸收滤波电路→交流电转换直流电电路→直流电转换交流电电路→并转换交流电输出供应负载，并同时对电池充电；一旦微处理器控制电路侦测到市电中断，则立即由电池放电→直流电转换交流电电路→并转换交流电输出供应负载使用。如果，微处理器控制电路侦测到UPS故障，此时UPS会借由继电器（RELAY）跳至旁路（BYPASS），由市电供应负载电力，并发出声响警告使用者。

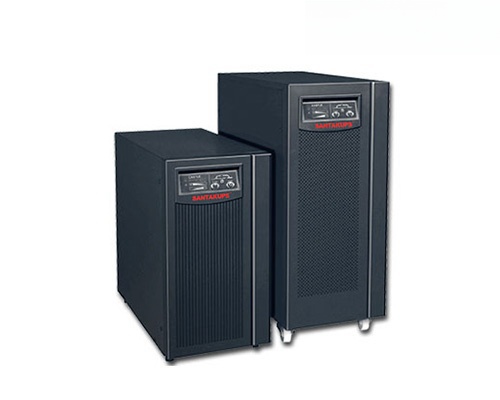

图例：山特在线式UPS电源
在线互动式UPS：即Line-Interactive UPS。在电路架构中，较为特殊的是在变向变流器（BI-LATERAL CONVERTER）与自动稳压调整电路（AVR：AUTO VOLTAGE REGULATION）。其功能为：双向变流器共有充电器（CHARGER）与变流器（DC/AC）两种功能，其中充电器类似快充器，可由原来需时7~8小时的充电时间缩短至2~4小时即可将电池充至饱电，因此效率较一般充电器具高。在AVR部份，为一具有自动升压（BOOST）与降压（BUCK）功能变压器，当微处理器侦测到电压偏低时，AVR 则利用继电器自动切换至升压线圈，反之，借此达到较稳定的输出电压。

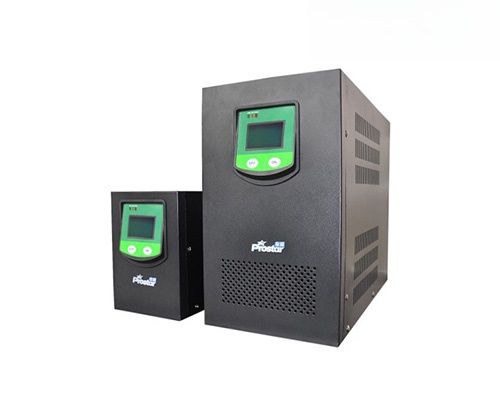

图例：宝星在线互动式UPS电源
北京中科博汇科技有限公司12年专业提供UPS电源及相关产品，资深团队一站式服务，全国热线：400-669-3938
