什么是蓄电池状态监测系统？

蓄电池是UPS不间断电源重要组成部分，如果不能妥善地管理或使用蓄电池组，出现例如过充电、过放电及电池老化等现象都会导致电池损坏或电池容量急剧下降。因此电池组的监控，能及时地了解电池组的状态，确定电池组能正常运转具有十分重要的意义。

电池组监控管理主机通过RS422/RS485转换器与UPS监控主机连接起来，经过相应的设置，即可查看电池数据，包括电池组的总电压、总电流、电池容量、电池温度、电池后备时间、电池容量衰减比例、电池状态等信息。检测到电池组出现异常时，系统自动及时通过手机短信和邮件等方式告知机房管理员。

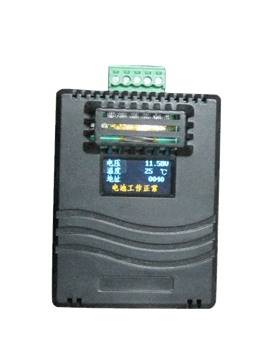

电池管理监测仪配合电池监测模块实现最多254节电池监控、管理与故障分析。

连线图如下：

铅酸蓄电池的端电压等运行参数不能反映电池的容量特性。容量严重下降的电池，在整组浮充电的电池中，其浮充电压的区别不足以用来判断电池是否因容量降低而失效，一旦电池组进行放电，这些电池因为充电量少，端电压会很快跌落，并妨碍电池组的放电性能。这时可以从电池的端电压上很容易地发现它们，但在实际应用中已为时太晚，电池组在系统需要备份电源时已经起不到备份作用了。

蓄电池的内部状况与容量特性能够通过其内阻变化反映出来，以下是影响内阻变化的各主要因素：

1、腐蚀：随着栅板和汇流排的腐蚀，导致金属导电回路变化，使电池内阻增大。

2、栅板钝化：长期使用导致活性物质腐蚀，栅板孔隙率增大，电解液供应量下降，栅板活性物质减少，使电池内阻增大。

3、硫化：部分活性物质硫化，导致活性物质减少，涂膏的电阻亦增加。硫化消耗掉部分硫酸，使电解液的电阻率变大。这些都导致电池的内阻增大。

4、失水：由于阀控密封铅酸蓄电池无法加水，失水后电解液供应不足，使电池内阻增大。

5、制造缺陷：如铸铅和涂膏工艺不良，都可能导致较高的金属电阻和容量问题。

智能电池巡检系统特点

1、独创的电池管理专家系统提供准确的电池运行信息

2、主机电池管理专家系统可准确预报电池当前后备时间、容量、寿命等；电池放电中当负载变化时，自动计算并调整显示放电后备时间。

3、配备电池单体采集单元后，可监测单体电池内阻偏差和判断故障电池。

4、智能自学习功能电池运维预警主机拥有智能自学习功能，它能够学习并记录电池的每一次放电状况，为下一次放电提供更准确的参数预报。

5、适用于各种品牌、不同老化程度的铅酸电池、不同电气参数的UPS、通信电源、直流操作电源。

6、模块化设计，主机可单独作为电池管理平台运行单独使用电池运维预警主机就可实现智能电池管理、监测电源等不同监控对象等功能；可以发现电池组是否处于长期过充、欠充或小电流过放电等不正常使用情况，提醒客户修改相关电源系统参数，以延长电池组的使用寿命。

7、模块化设计，电池运维预警主机加电池智能终端检测模块即可实现故障监测仪功能主机通过专用接口连接每个电池智能终端检测模块可监控到每节电池的状态、分析每节电池的运行参数，当电池组出现故障或非正常寿命减少时，用户可根据提示信息更换其中某一节或几节电池，不会因个别故障电池拖垮整组电池。

8、采用串联总线方式可直接监测上百节电池电池智能终端检测模块与电池运维预警主机之间采用工业串行总线级联，无一般电池运维预警主机和电池间连线不得超过2-4米线长的限制。

9、电池智能终端检测模块总线采用四根线与各个单元模块串联。采用单总线方式，降低施工难度，降低故障率模块间通讯采用级联方式，整个总线只有4根导线，相对市场上一般监测仪几十、上百根导线而言，安装非常简单。 由于使用线材少，出现故障的几率低，而且出现故障后易定位、易检修。

10、纯被动监测方式，对环境无干扰电池运维预警主机对电池、UPS设备等无任何控制操作，不会对监测对象带来任何影响。

11、低工程成本主机采用高速、低成本的微控制器作为仪器的主处理器，总线级联的通讯方式节省了大量的线材和施工费用，多种监测接口实现了监控设备的集成化,以上措施使得工程的整体费用大大降低。

监控界面如下：
